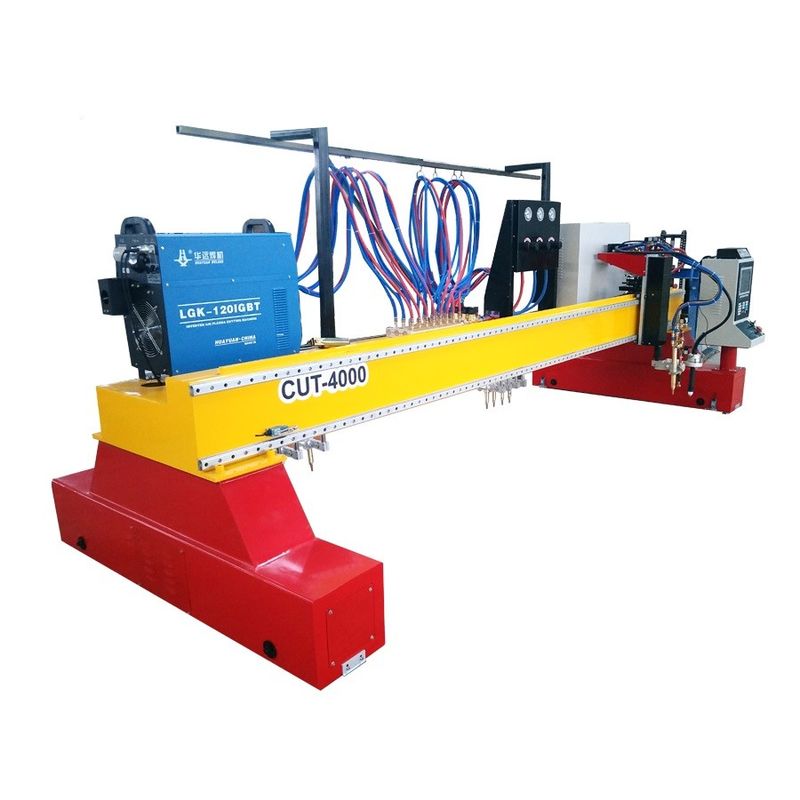

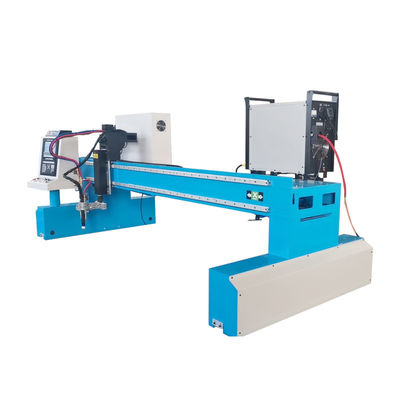

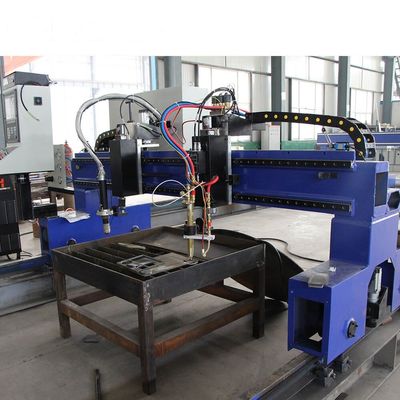

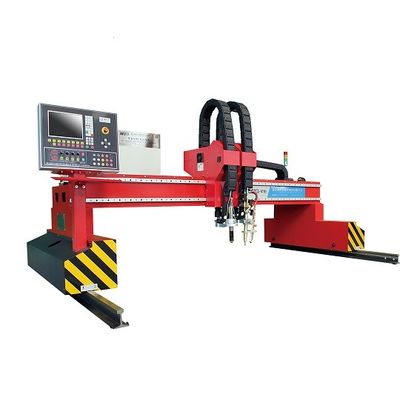

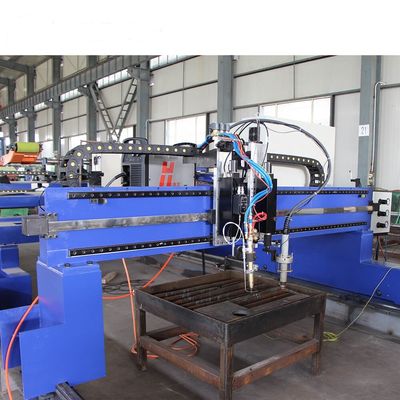

Tischplatten-Metalltragbarer Stahlbock der CNC-Plasmaschneiden-Maschinen-PM2000

Metalltragbarer Stahlbock Tischplattencnc-Plasmaschneidenmaschine für Blattformausschnitt

1. Hauptmerkmale:
1. Annahme Strahl Schwedens ESAB, Japans KOIKE, Vierkantrohrstruktur durch Entspannungs- und Oberflächenoxidationsbehandlung, mit hoher Starrheit, hochfester, Korrosionsbeständigkeit und garantierter Operationsgenauigkeit.
2. Schneidbrenner-Hebergebrauchs-Zugketteart Kabelanhänger, zu garantieren, dass die Luftrohre, Drähte im guten Schutz sind;
3. Querbalkenhebergebrauch einer die Haupt- und multi Servobewegungsmethode in der horizontalen Richtung, bis 6 Berufssoldaten kann an installiert sein d.h. 6 Schneidbrenner, jeder Heber, der mit einem Schneidbrenner ausgerüstet werden und eine Hebevorrichtung;
4.In Längsrichtung, unter Verwendung der bilateralen Antriebsmethode;
5. Längskonfiguration wird mit Hochpräzisionsgestell, engagierter Hochleistungseisenbahnschiene (Schiene NO.40) ausgerüstet und zuverlässig und genau läuft und dem Aufspannflächegebrauch, der Technologie reibend, um das reibungslose Funktionieren und die Genauigkeit der Maschine sicherzustellen beendet.
2. Standardkonfiguration:
Shanghai Fangling F2300 CNC-System
X, Y-Äxte benutzen lineare Führungsschiene, Z-Achsengebrauchskugelumlaufspindel
HIWIN-Kugelumlaufspindel und Polierstange mit Genauigkeit von 0.05mm
Örtlich festgelegte Art Großunternehmensystem
Annahme VON FASTCAM/SMARTCUT CNC, der Software schneidet
Annahme des Ausschnittkopfes Japans Panasonic P80
X-Achse angetrieben durch doppelte Motoren, Y-Achse angetrieben durch einzelnen Motor
Elektrik Frankreichs Schneider
Sicherheitsnorm (2006/42/EC)
3. Shanghai Fangling F2300 CNC-System:
Allgemein verwendete grafische Bibliothek bis 45
Grafische Skalierung, Rotation, spiegelnd wider
Grafische Matrix, verschachtelt und sich wiederholend
Entsprechend der Stärke der Stahlplatte, kann es die Geschwindigkeit in der Ecke automatisch begrenzen, über-Brennen effektiv zu verhindern
Umwandlung zwischen metrischem System und britischem System
Grafische Stahlplattenkorrektur
Koordinatensystem ist kundengerecht
Kundengerechter IO
System- und Parameterunterstützung, on-line-Verbesserung
Alles Operationsmenü der chinesischen/Fremdsprache (Englisch, japanisches, russisches, französisch, andere kundenspezifische Sprache), ein Tastaturknebel
Linie und Zahl sind auswählbar
Stützrandausschnitt, Offsetausschnitt
Mit macht--weg Bruchstellenschutzspeicherfunktion
Dynamische/statische Fabrikationsgrafik-anzeige, Grafiken summen in/lautes Summen heraus laut und dynamisch spüren, Punkt darunter Summen-im Status schneiden auf
Unterstützung Wentai, TYPEIII, PM2000 und andere spezielle Nistensoftware
Aktenspeicherung: elektronische Speicherscheibe, 1G
Anwenderprogrammraum: 1G
Regelgenauigkeit: ± 0.001mm
4. Bogen-Spannungs-Regler:
Tragbarer Regler der Bogenspannung HP1201, bestimmt für tragbare CNC-Schneidemaschine, helle Bock CNC-Schneidemaschine.
Kann in die Kabinettplatte, gute Integration, einfache Verdrahtung eingebettet werden
Neues Markendesign, verwenden SMT (Oberflächenberg-Technologie) und den spätesten Chip-Entwurf
Erhöhen Sie umfassend die Zuverlässigkeit und die Entstörungsfähigkeit und eine Vielzahl der Schutzschaltung hinzufügen
Flüssigkristallanzeige, Realzeitanzeigenstatus und Parameter, einfach und intuitiv
Eingebaute „lokalisierte Spannungsplatte“, kann mit dem 1 zusammenpassen: 1 oder 50: 1 Bogenspannungsinput
Intelligente Bogenspannung, Regelgenauigkeit, manuelle Geschwindigkeit, automatische Empfindlichkeit und andere justierbare Parameter
Einteilige Konsole, die in Schneidemaschine direkt eingebettet werden kann, Vollfunktions-, kompakter Körper,
Spannungssammlung der hohen Präzision, PWM-Steuer-DC-Motor, reibungsloses Funktionieren, hohe Empfindlichkeit
5. Brennschneiden-Gewehr:
Die ganze Maschine wird durch hochwertiges schmiedete Stahl hergestellt
Annahme der gleichen Druckstruktur
Der Außendurchmesser des umkleidenden Rohrs ist 30mm und 32mm
Fünf verschiedene Längen des umkleidenden Rohrs: 180mm, 250mm, 370mm, 450mm
Das Gestell kann in vier verschiedene Positionen (auseinander 90 °each Position) installiert sein
Anwendbar auf die Gleichdruckausschnittspitze mit einer konischen Oberfläche von 30 Grad
6. Software Australiens FASTCAM (Standardausgabe):
Australische Software FASTCAM (Standardausgabe) ist die Standard-Software, so für automatische Verschachtelung und allgemeine Seite, benötigen Sie ausgewähltes SMARTNEST (sachverständige Ausgabe), oder FASTCAM (sachverständige Ausgabe), das CAD-Grafiken oder -Computer-Animation in G-Code für den Schnitt von Teilen umwandeln kann, G-Codedateien wird in USB und in Input in die Schneidemaschine wiederhergestellt, dann wandelt der Prüfer automatisch den G-Code in den Schnitt des Programms um. Dieses nette Produkt wird mit USB-Schnittstelle ausgerüstet, die für das Programmgetriebe bequem ist. Stellen Sie den aufgeschlitzten Ausgleichswert in der Nistensoftware ein. Programm-Software ZZ-TL (optionales FASTCAM) ist AutoCAD-ansässige automatische Programmierung und das Nistensystem, bestimmt für alle Arten CNC-Schneidemaschine, es kann Benutzern dem Zeichnen helfen und programmiert und nistend zum Äußersten, zu benützen ist nicht nur einfach, aber holt auch offensichtlichen wirtschaftlichen Nutzen für Benutzer.
- Zeichnende Methode: Starke zeichnende Funktion AutoCAD für das Teilzeichnen, nistend und durch DXF nutzen, DWG-Dateidatenverarbeitung; erzeugen Sie automatisch die notwendigen Schnittcodes.
- Schneidvorgang: der Cut-inpunkt kann von der Ecke oder vom Rand sein; Weise schneiden, können Sie Kreis- oder linearen Cut-in wählen; aufgeschlitzte Ausgleichsfunktion kann die tatsächliche Schnittflugbahn berechnen; der Schnitt des Weges und der Richtung kann nach Belieben eingestellt werden.
- Nistendurchschnitte: basiert auf freier Operation AutoCAD auf Teilzeichnung, wie Übersetzung, Rotation, Reproduktion, Spiegelung, Skalierung, Reihe etc. kann die Verschachtelung für feine Behandlung durch die Fensteroperationstechnologie vergrößert werden.
- Schirmsimulation: der tatsächliche Ausschnitt, der Flugbahn verarbeitet, kann auf dem Schirm simuliert werden und den Schneidvorgang simulieren, und kann laut summen, willkürlich sich zu bewegen.
- Intelligentes Nisten Software Support R12, R13, R14, A4, 2002, 2004, 2005, 2007 und andere Ausgabe AutoCAD.

Parameter:
