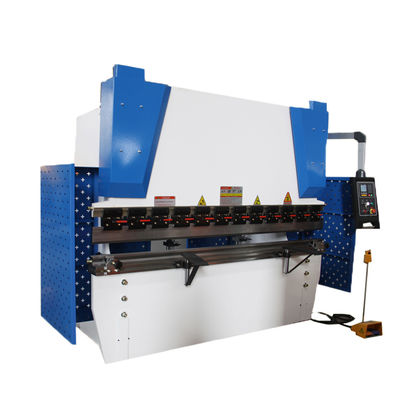

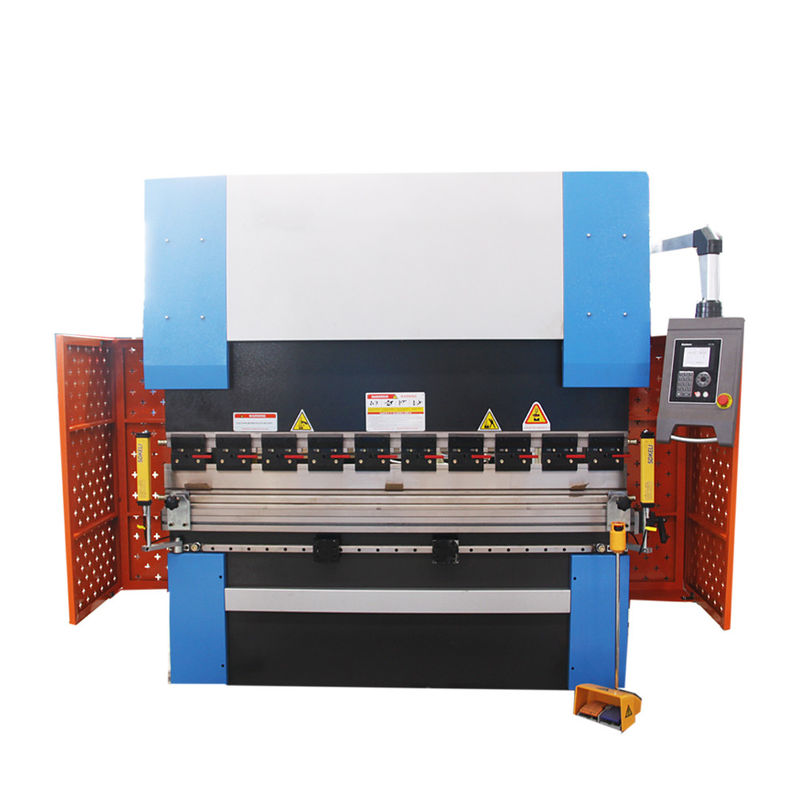

Verbiegende Maschine hydraulischer Platte CNC WC67K-100T/3200
Arbeitsschieberstruktur
1. Die Maschine nimmt hydraulische und elektrische Steuerung an, kann der Diaanschlag nach Belieben justiert werden und hat die Maßnahmenangaben wie Schritt für Schritt fortbewegen, halbautomatisch, automatisch, etc. Der Gebrauch von Schritt für Schritt fortbewegen von Spezifikationen kann Formprüfung und -anpassung erleichtern.
2. Oben-bewegender Entwurf der verbiegenden Maschine, Doppelölzylinder, die gleichzeitig, ausgeglichene Operation, bequem, sicher arbeiten (Servomotor justieren den y-Achsenzylinderanschlag, ausgerüstet mit dem System DA41 und Winkel, die programmieren).
3 .at die Unterseite des Totpunkts wenn die kalandernde Funktion, die Genauigkeit des Werkstückes sicherstellen.
4. Unter der Zustand der relevanten nationalen Standards, der Biegewinkelpräzision von Plus- oder Minus-45'. (Standard-JB/t22572-2011)
5. Mit der Funktion der langsamen Abfallsteuerung, kann der Betreiber das Werkstück besser steuern.
Das Hydrauliksystem
1. Das Hydrauliksystem (Bosch-rexroth, Deutschland) kann die Aktionen des schnellen Dias, des langsamen Dias unten verwirklichen unten und verbiegende Geschwindigkeit, schnelle Rückkehr und oben und schnellen Halt des Dias Arbeits die bei unten.
2. SONNIGE Zahnradpumpe wird für Ölpumpe angenommen, die Hochdruck- und lärmarmes widerstehen kann.
3. Die Ölpipeline nimmt die Kombination des deutschen gemeinsamen und galvanisierten kaltbezogenen Rohres des Bajonettes an, und der Dichtungsring braucht nicht ersetzt zu werden, um das Ölleckagephänomen zu überwinden.
4. Japanische NOK-Firma wird als der Dichtungsring, mit guter Dichtungsleistung, zuverlässiger Arbeit und langer Nutzungsdauer vorgewählt.
5. Die Maschine kann unter bewerteter Last ununterbrochen arbeiten, hat das Hydrauliksystem kein Durchsickern und ist ununterbrochen mit hoher Präzision stabil.
Schiebersynchronisierungssteuerung
Diaanschlagsynchronisierung der verbiegenden Maschine, der Gebrauch von mechanischem und hydraulischem Synchronisierungsmechanismus, die einfache Struktur, stabiles und zuverlässiges, mit der Maschine erforderten Synchronisierungsgenauigkeit, im Allgemeinen benötigen nicht regelmäßige Wartung, langfristigen Gebrauch beizubehalten.
Nach haltenSie
1. Servomotorantriebe die Anpassung des hinteren Halters.
2. Die Endanschlagschraube wird mit Präzisionskugelumlaufspindel in Position gebracht und gestützt durch lineare Führungsschiene der Hochpräzision.
3.H Art synchroner Rad-Antrieb des synchronen Gurtes, hohe Getriebegenauigkeit, lärmarm.
4. Nehmen Sie den auf und ab justierbaren einstellenden Endfinger mit höherer Präzision an, und bewegen Sie ihn link und recht durch die doppelte lineare Führungsschiene auf dem Strahl, der die Präzision des Endfingers bewegend auf irgendein Teil von links und von rechtem sicherstellt.
System DA41
Das Kontrollsystem nimmt DA41S-Kontrollsystem von DELEM-Firma in den technischen Eigenschaften Netherlands.Its sind an, wie folgt:
1. X Achse, hinteres Endservomotorsteuerung, Regelgenauigkeit 0.1mm
2. Y-Achse, Biegewinkelservomotorsteuerung, Regelgenauigkeit 0.01mm
3. Y-Achsentiefenberechnung
4. Rechneroperations-Zeitzählung
5. Anschlagzählung
6. Des Ausschaltens Speicherfunktion
Speicherkapazität mit 7,100 Programmen, jedes Programm hat 25 Arbeitsgänge
8. Schnellzugriffs zur Oberflächenseite, groß bequeme Operatoren
9. Es hat die Funktion der materiellen Entweichensteuerung und der Formparametereinstellung
10. Hochauflösende LCD-Flüssigkristallanzeige, moderne Längsschnittuntersuchung, freundliche Operationsschnittstelle
11. Einzigartiges Abkürzungsschlüssel-Konzept des Entwurfes, Formprogrammierung und -auswahl, Biegeprozessprogrammierung und Änderung
Parameter:
|
Werkzeugmaschinenmodell
|
WC67K-100T/3200
|
|
Nenndruck
|
kN 1000
|
|
Verbiegende Länge,
|
3200 Millimeter
|
|
Abstand zwischen Spalten
|
2600 Millimeter
|
|
Die Tiefe der Kehle und des Munds
|
320 Millimeter
|
|
Höhe maximalen Öffnens
|
400mm
|
|
Maximaler Systemdruck
|
Mpa 25
|
|
Schieberbewegungsgenauigkeit
|
Positionierung von Genauigkeit
|
±0.05mm
|
|
Wiederholt, Genauigkeit in Position bringend
|
±0.02mm
|
|
Hauptleistungsstärke
|
Energie
|
7,5 KILOWATT
|
|
Geschwindigkeit
|
1500r/min
|
|
Cnc-System
|
Modell
|
DA41S
|
|
Ölpumpe
|
Modell
|
NB3-16
|
|
Verbiegende Präzision
|
Winkel
|
±1°
|
|
Gradlinigkeit
|
±0.7mm/m
|
