Herkunftsort: | China |
Markenname: | YUAN |
Zertifizierung: | CE,ISO,UV |
Modellnummer: | 500T |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | 45000-8-75000USD |
Verpackung Informationen: | Holzkiste |
Lieferzeit: | 25 Tage |
Zahlungsbedingungen: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 50 Sätze |
Name: | Verbundwerkstoff SMC BMC, sobald, hydraulische Presse-Maschine bildend | Druck: | 1000 Tonne |
---|---|---|---|
Tageslicht: | 2600 Millimeter | Anschlag: | 2000 Millimeter |
Funktionstabellengröße: | 3400*2600 Millimeter | Grundlagentiefe: | 1400 Millimeter |
Markieren: | Hydraulische Formpresse-Maschine BMC,Ton Hydraulic Forming Press Machine 1000,Pressemaschine hydraulischer Kraft SMCs |

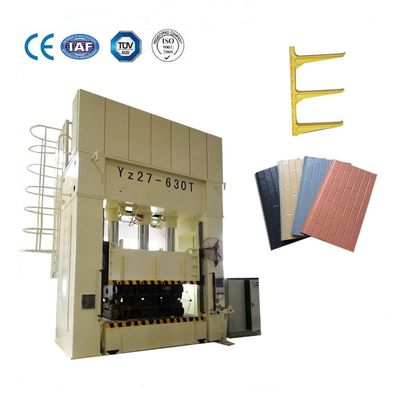

Verbundwerkstoff SMC BMC, sobald, hydraulische Presse-Maschine bildend
SMC BMC, das hydraulische Presse auch hydraulische Zusammensetzungsformteilpresse, es anrief, wird im Pressen des Zusammensetzungsmaterials wie SMC, BMC, FRP, GRP und so weiter angewendet. Unsere Formpressen SMCs und Presseangebot die überlegenen Produktionsfähigkeiten der zusammengesetzten Industrie sowie Reparatur- und Verbesserungswahlen. Wir liefern hydraulische Formteilpressen der neuen Gewohnheiten, und wir stellen auch eine umfassende Liste der Reparatur zur Verfügung und Verbesserungsallen Wahlen für vorhandene Kompressionsformteilpressen von macht und Modelle. Unsere hydraulischen Gestaltungspressen werden benutzt, um eine umfangreiche Vielzahl innovativen Automobil-, Luftfahrt-, industriellen etc. zu produzieren.
Maschinen-Eigenschaften
1.It wird hauptsächlich für die Integralformung des thermostatoplastischen Plastiks (FRP) und der thermoplastischen Produkte verwendet. Passend für die Formung von SMC, BMC, DMC, GMT und andere Massen und Blätter.
2. Hydrauliksystem ist auf die Oberseite mit Wartungsplattform-, umweltfreundlicher, lärmarmer und einfacherwartung installiert.
3. langsamer bildender Druck des Mehrfach-Stadiums, angemessene reservierte Auspuffzeit.
4.With die Funktion der langsamen öffnenden Hochdruckform, passend für hohe Produkte.
5. Schnelle Antwort des Systems, numerisches Kontrollsystem.
Anwendungen
Diese Maschine ist für Verbundwerkstoffformteil hauptsächlich passend; die Ausrüstung hat gute Systemstarrheit und hohe Präzision, hohes Leben und hohe Zuverlässigkeit. Der Prozess für die heiße Presseformung trifft 3 Verschiebungen/Tagesproduktion.
Maschinen-Parameter
Einzelteil | Einheit | Y27-4000T | Y27-3000T | Y27-2500T | Y27-2000T | Y27-1500T | Y27-1000T |
Druck | kN | 40000 | 30000 | 25000 | 20000 | 15000 | 10000 |
Max. flüssiger Druck | Mpa | 25 | 25 | 25 | 25 | 25 | 25 |
Tageslicht | Millimeter | 3500 | 3200 | 3000 | 2800 | 2800 | 2600 |
Anschlag | Millimeter | 3000 | 2600 | 2400 | 2200 | 2200 | 2000 |
Funktionstabellengröße | Millimeter | 4000×3000 | 3500×2800 | 3400*2800 | 3400*2600 | 3400*2600 | 3400*2600 |
Höhe über dem Boden | Millimeter | 12500 | 11800 | 11000 | 9000 | 8000 | 7200 |
Grundlagentiefe | Millimeter | 2200 | 2000 | 1800 | 1600 | 1500 | 1400 |
Hinunter Geschwindigkeit | Mm/s | 300 | 300 | 300 | 300 | 300 | 300 |
Arbeitsgeschwindigkeit | Mm/s | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 |
Rücklaufgeschwindigkeit | Mm/s | 150 | 150 | 150 | 150 | 150 | 150 |
Gesamtleistung | Kilowatt | 175 | 130 | 120 | 100 | 90 | 60 |
Hauptteil
Der Entwurf der ganzen Maschine nimmt Computeroptimierungsentwurf an und analysiert mit begrenztem Element. Die Stärke und die Starrheit der Ausrüstung sind gut, und der Auftritt ist gut. Alle geschweißten Teile des Maschinenkörpers werden durch hochwertige Stahlplatte des Stahlwerks Q345B geschweißt, die mit Kohlendioxyd geschweißt wird, um die schweißende Qualität sicherzustellen.
Zylinder
Teile | Eigenschaft |
Zylinderrohr |
|
Kolbenstange |
|
Dichtungen | Nehmen Sie japanischen NOK-Markenqualitäts-Dichtungsring an |
Kolben | Geführt durch Verkupferung, gute Verschleißfestigkeit, langfristige Operation des Zylinders sicherstellend |
Säule | |
Die Führerspalten (Säulen) werden vom Stahl des Warmschmiedens C45 und eine Anstrichschichtdicke 0.08mm zu haben des harten Chroms gemacht. Und tun Sie Vergütenbehandlung. | Die Führungsbuchse nimmt kupferne Führungsbuchse an, die haltbarer ist und die Stabilität der Maschine verbessert |
Servosystem-Zusammensetzung
Name | Modell | Bild | Vorteil |
HMI | Siemens | Das Leben des Knopfes wird ausschließlich geprüft, und es wird nicht durch das Drücken von 1 Millionmal geschädigt.
Schirm- und Maschinenfehlerhilfe, beschreiben Schirmfunktionen, erklären Maschinenwarnungen, und die Vorlagen Hilfsbenutzer schnell die Maschinenverwendung |
|
PLC | Siemens | Elektronische Machthabererwerbslinie wird unabhängig, mit starker Entstörungsfähigkeit verarbeitet
Digitale Steuerung des Servo-Antriebs und Integration mit dem Antrieb |
|
Servofahrer | YASKAWA | Der Gesamthauptleitungsträgerkondensator wird völlig verbessert, und der Kondensator mit breiterer Temperaturanpassungsfähigkeit und längerer Nutzungsdauer wird benutzt, und das theoretische Leben wird bis zum 4mal erhöht;
Die Antwort an 50Mpa ist 50ms, übertreibt der Druck ist 1.5kgf, ist die Druckentlastungszeit 60ms, und die Druckschwankung ist 0.5kgf. |
|
Servomotor | PHASE Reihe | Der Simulationsentwurf wird durch Ansoft-Software durchgeführt, und die elektromagnetische Leistung ist überlegen; Unter Verwendung leistungsstarker NdFeB-Erregung ist der Eisenverlust klein, ist die Leistungsfähigkeit höher, und die Hitze ist kleiner; |
Sicherheitsvorrichtung
Photoelektrischer Sicherheits-Schutz Front u. Rückseite |
Dia, das an TDC zuschließt |
Zwei Handbetätigungs-Stand |
Hydraulischer Stützversicherungs-Stromkreis |
Überlastschutz: Sicherheitsventil |
Füllstand-Warnung: Ölstand |
Öltemperatur Warnung |
Jedes elektrische Teil haben Überlastschutz |
Sicherheitsblöcke |
Alle Aktion der Presse haben Sicherheitsverriegelungs-Funktion, z.B. funktioniert beweglicher Worktable nicht es sei denn, dass die Kissenrückkehr, zum von Position abzuzeichnen. Dia kann nicht drücken, wenn beweglicher Worktable drückt. Wenn Konfliktoperation geschehen, zeigen Warnungsshows auf Touch Screen und was der Konflikt ist. |
