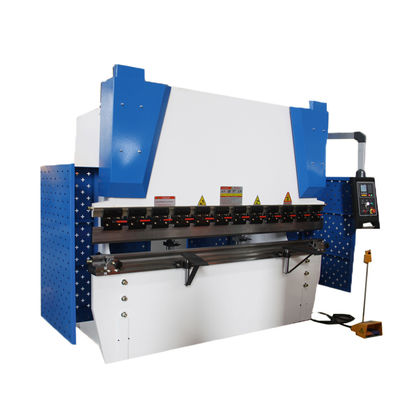

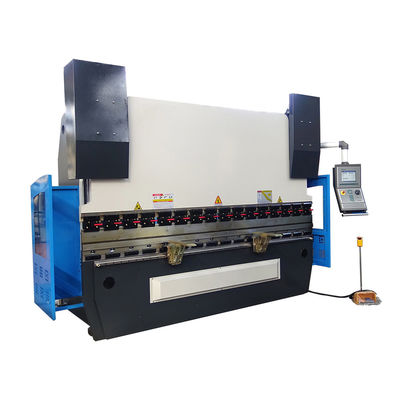

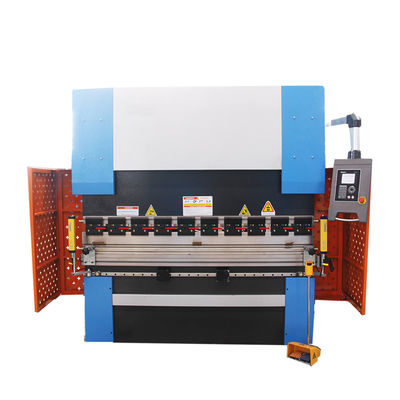

CER Bescheinigungs-Edelstahl-Platten-Pressebruch, Stahlmetallhydraulische Presse-Bremse für Rabatt
Die gefaltete verbiegende Maschine des Blechs hat hohe Produktivität und hohe Arbeitsgenauigkeit, unter Verwendung der verschiedenen Formen der oberen und untereren Form, kann in verschiedene Formartefakte, Anschlag verbogen werden kann zu einer verbiegenden Formung des Blechs auf einmal sein, nachdem viel Verbiegen komplexeres in Form des Werkstückes erreichen kann, wenn Sie mit der entsprechenden Ausrüstung ausgerüstet werden, einen Durchschlag auch machen kann.
Produktstruktur
1. Unter Verwendung Berechnungsmethode ug (begrenztes Element) computergestützter Optimierungsentwurf, schöner Auftritt.
2. Die Maschine nimmt die schweißende Struktur der Stahlplatte, mit genügender Stärke und Steifheit, hydraulisches Getriebe an, um zu garantieren, dass die Arbeit nicht Stärkeänderungen überziehen soll, oder unter der unsachgemäßen Auswahl der Nut der Form „V“, die durch ernsten Überlastungsunfall darüber hinaus verursacht wird die Maschine eine Stallarbeit, einfache zu benützen, kleine Geräusch-, sichere und zuverlässigeeigenschaften hat.
3. Ein mechanischer Block wird in den Ölzylinder eingestellt, um die wiederholte Positionierungsgenauigkeit des Gleitstücks zum unteren Totpunkt sicherzustellen, um die Übereinstimmung des Biegewinkels während der Massenproduktion sicherzustellen.
wird das integrale Mildern 4.The angenommen, um den internen Druck zu beseitigen und der Maschinenrahmen wird durch das CNC-Bodenbohren und die Fräsmaschine verarbeitet, um die Präzision der Befestigungsfläche des Ölzylinders, der Führungsschiene und der Arbeitstabelle sicherzustellen.
5. Der ganze Rahmen wird derusted und mit Rostschutzfarbe gespritzt.
Arbeitsschieberstruktur
1. Die Maschine nimmt hydraulische und elektrische Steuerung an, kann der Diaanschlag nach Belieben justiert werden und hat die Maßnahmenangaben wie Schritt für Schritt fortbewegen, halbautomatisch, automatisch, etc. Der Gebrauch von Schritt für Schritt fortbewegen von Spezifikationen kann Formprüfung und -anpassung erleichtern.
2. Oben-bewegender Entwurf der verbiegenden Maschine, Doppelölzylinder, die gleichzeitig, ausgeglichene Operation, bequem, sicher arbeiten (Servomotor justieren den y-Achsenzylinderanschlag, ausgerüstet mit dem System DA41 und Winkel, die programmieren).
3 .at die Unterseite des Totpunkts wenn die kalandernde Funktion, die Genauigkeit des Werkstückes sicherstellen.
4. Unter der Zustand der relevanten nationalen Standards, der Biegewinkelpräzision von Plus- oder Minus-45'. (Standard-JB/t22572-2011)
5. Mit der Funktion der langsamen Abfallsteuerung, kann der Betreiber das Werkstück besser steuern.
Das Hydrauliksystem
1. Das Hydrauliksystem (Bosch-rexroth, Deutschland) kann die Aktionen des schnellen Dias, des langsamen Dias unten verwirklichen unten und verbiegende Geschwindigkeit, schnelle Rückkehr und oben und schnellen Halt des Dias Arbeits die bei unten.
2. SONNIGE Zahnradpumpe wird für Ölpumpe angenommen, die Hochdruck- und lärmarmes widerstehen kann.
3. Die Ölpipeline nimmt die Kombination des deutschen gemeinsamen und galvanisierten kaltbezogenen Rohres des Bajonettes an, und der Dichtungsring braucht nicht ersetzt zu werden, um das Ölleckagephänomen zu überwinden.
4. Japanische NOK-Firma wird als der Dichtungsring, mit guter Dichtungsleistung, zuverlässiger Arbeit und langer Nutzungsdauer vorgewählt.
5. Die Maschine kann unter bewerteter Last ununterbrochen arbeiten, hat das Hydrauliksystem kein Durchsickern und ist ununterbrochen mit hoher Präzision stabil.
Schiebersynchronisierungssteuerung
Diaanschlagsynchronisierung der verbiegenden Maschine, der Gebrauch von mechanischem und hydraulischem Synchronisierungsmechanismus, die einfache Struktur, stabiles und zuverlässiges, mit der Maschine erforderten Synchronisierungsgenauigkeit, im Allgemeinen benötigen nicht regelmäßige Wartung, langfristigen Gebrauch beizubehalten.
Nach haltenSie
1. Servomotorantriebe die Anpassung des hinteren Halters.
2. Die Endanschlagschraube wird mit Präzisionskugelumlaufspindel in Position gebracht und gestützt durch lineare Führungsschiene der Hochpräzision.
3.H Art synchroner Rad-Antrieb des synchronen Gurtes, hohe Getriebegenauigkeit, lärmarm.
4. Nehmen Sie den auf und ab justierbaren einstellenden Endfinger mit höherer Präzision an, und bewegen Sie ihn link und recht durch die doppelte lineare Führungsschiene auf dem Strahl, der die Präzision des Endfingers bewegend auf irgendein Teil von links und von rechtem sicherstellt.
System DA41
Das Kontrollsystem nimmt DA41S-Kontrollsystem von DELEM-Firma in den technischen Eigenschaften Netherlands.Its sind an, wie folgt:
1. X Achse, hinteres Endservomotorsteuerung, Regelgenauigkeit 0.1mm
2. Y-Achse, Biegewinkelservomotorsteuerung, Regelgenauigkeit 0.01mm
3. Y-Achsentiefenberechnung
4. Rechneroperations-Zeitzählung
5. Anschlagzählung
6. Des Ausschaltens Speicherfunktion
Speicherkapazität mit 7,100 Programmen, jedes Programm hat 25 Arbeitsgänge
8. Schnellzugriffs zur Oberflächenseite, groß bequeme Operatoren
9. Es hat die Funktion der materiellen Entweichensteuerung und der Formparametereinstellung
10. Hochauflösende LCD-Flüssigkristallanzeige, moderne Längsschnittuntersuchung, freundliche Operationsschnittstelle
11. Einzigartiges Abkürzungsschlüssel-Konzept des Entwurfes, Formprogrammierung und -auswahl, Biegeprozessprogrammierung und Änderung
Doppelter Servoprüfer die Schweiz-Cyb-Note 8
1.Switzerland Cyb-Note 8 doppeltes Servo-contoller
Steuerung 2.Controller und X, y-Äxte justieren.
Control-X des Antriebs 3.Servo, y-Äxte.
Kugelumlaufspindel 4.HIWIN und lineare Führungsschiene mit Genauigkeit von 0,05 Millimeter
5.Front Haltewinkel
Hydraulikventilblock 6.Germany Bosch Rexroth.
Verbindungsstück 7.Germany EMB Schlauch.
Hauptmotor 8.Germany Siemens
Elektrik 9.France Schneider.
10.Hydraulic und elektrischer Überlastschutz
11 obere und unterere Würfel (86°, R0.6mm, materail: 42CrMo)
Parameter:
|
Werkzeugmaschinenmodell
|
WC67K-100T/3200
|
|
Nenndruck
|
kN 1000
|
|
Verbiegende Länge,
|
3200 Millimeter
|
|
Abstand zwischen Spalten
|
2600 Millimeter
|
|
Die Tiefe der Kehle und des Munds
|
320 Millimeter
|
|
Höhe maximalen Öffnens
|
400mm
|
|
Maximaler Systemdruck
|
Mpa 25
|
|
Schieberbewegungsgenauigkeit
|
Positionierung von Genauigkeit
|
±0.05mm
|
|
Wiederholt, Genauigkeit in Position bringend
|
±0.02mm
|
|
Hauptleistungsstärke
|
Energie
|
7,5 KILOWATT
|
|
Geschwindigkeit
|
1500r/min
|
|
Cnc-System
|
Modell
|
DA41S
|
|
Ölpumpe
|
Modell
|
NB3-16
|
|
Verbiegende Präzision
|
Winkel
|
±1°
|
|
Gradlinigkeit
|
±0.7mm/m
|
