Herkunftsort: | China |
Markenname: | YUAN |
Zertifizierung: | CE,ISO |
Modellnummer: | Station 32 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | 17000-29000USD |
Verpackung Informationen: | Holzkiste |
Lieferzeit: | 25 Tage |
Zahlungsbedingungen: | T/T, L/C |
Versorgungsmaterial-Fähigkeit: | 30 SÄTZE |
Maschinen-Art: | Stanzmaschine | Energiequelle: | Mechanisch |
---|---|---|---|
Nominale Kraft: | 250 KN | Maximale Stärke: | 6 Millimeter |
Markieren: | Servoart CNC-Durchschlags-Presse-Maschine,Cnc-Drehkopf-Durchschlags-Presse-Maschine |

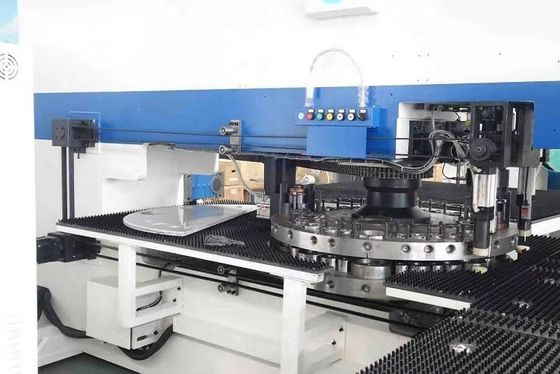

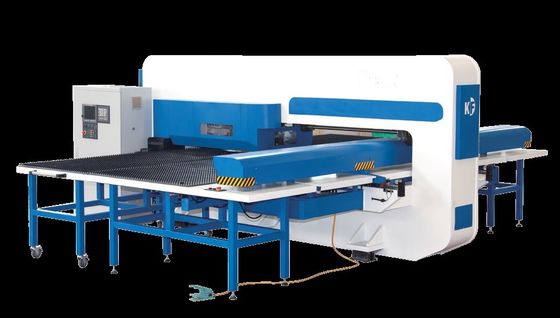

Servoart CNC-Drehkopf-Durchschlags-Presse-Maschine mit Selbstindex
Hauptmerkmale
Neue Durchschlagspressen des Drehkopfes T30 werden produziert, da eine geschlossene Art rigit Stahlbau in eine rigit Struktur, das begrenzte Analysesystem im Entwurfs- und Simulationsprozeß benutzt wurde, um minumum Ablenkung während der Operation zu erlauben. Keine Ablenkung zwischen dem Drehkopf und den Werkzeugen tritt während des lochenden Prozesses und sie auf, Standzeit zu erhöhen. Drehkopf-Durchschlagspressen der Reihe T30 hat 2 Modelle mit Anschlag 27 station/700 und mit Anschlag 33 station/900, der hilft, die ganze Arbeit an den onces sogar auf sehr schwierigen Blattprodukten zu beenden. So versieht Durchschlagspressen des Drehkopfes T30 eine komplette Lösung mit optimalen Kosten.
• Siemens Wechselstrom-Servomotoren auf aller Achse
• Hohe kostbare Positionierungsmöglichkeit mit linearem Schlittensystem auf aller Achse.
• Plattformart auf Seiten- oder tragbarem CNC-Bedienfeld der Brücke
• Cnc-Steuerung gibt aus,/Input für vacum Tabelle u. Filtereinheit
• Hohe vacuming Fähigkeit mit niedrigere Energie consaption
• Unabhängiges Schnitttabellensystem
• Multi Kopf Plazma und oxy Brennstoff des multi Kopfes, der Möglichkeiten schneidet.
• +/- 0,02 Millimeter Genauigkeit in Position bringend.
• +/- Einstellgeschwindigkeit 30m/min.
- ‚O-‘ Feldentwurf geprüft durch die Finit-Element-Methoden-Software, genau maschinell bearbeitet und Druck entlastet, um hohe Präzision sicherzustellen
- Hydraulisches Lochen mit indexierbarer Werkzeugstation durch 360° mit Abstufungen von 0.001°
- Das Lochen, der Schnitt und die Umformung von Prozessen abhängig von optionaler Werkzeugausstattung passten es-kontrolliert durch den CNC entsprechend Material
- Fähig zum Produzieren nicht nur von 2D Komponenten aber, wenn Sie gepasst werden, mit Spezialwerkzeugen kann Formen 3D schaffen, die nicht möglich sein würden, als, einen profilierenden Prozess verwendend
- Hohe abnagende Rate von 600 Schlägen pro Minute in 1mm Neigung
- Motoren der hohen Kapazität und Präzisionsführer auf allen Äxten fähig, hohe Betriebsgeschwindigkeiten zu erreichen
- Steifer Strahl mit gepasst mit zwei Blattklammern fähig zur Positionierung von Blättern von bis 8mm Stärke
- Sehr genaue Wiederholbarkeit von 0.04mm
- Spannkraft justierte durch CNC von 100kg zu 1000kg
- Umsetzung der Eigenschaft
- Hohe Verarbeitungsgeschwindigkeiten und -Datentransferraten
Nein. | Name | Parameter | Einheit | Anmerkung |
1 | Nenndruck | 300 | KN | 30 (T) |
2 | Gestellaufbau | „O“ | geschlossen | |
3 | Drehkopfstruktur | Stark | Millimeter | Herauf: 80/down: 70 |
4 | Formstruktur | langes mit 85 Reihen orientiert | International allgemeine Art | |
5 | Klammernstruktur/-zahl | Volle sich hin- und herbewegende Art | Sätze | 2 |
6 | Selbst-Indexzahlen | Sätze | 2 (optional) | |
7 | Selbst-Indexgetriebemodus | Turbine und Wurm | ||
8 | Zahl von kontrollierten Äxten | 3/4 (X/Y/T/C) | Äxte | Selbst-Index (optional) |
9 | Umsetzung des Zylinders | 2 | Sätze | |
10 | Countertopstruktur | Brushuniversals-Ball gemischt | ||
11 | Drehkopfstationsverteilung | ABCD | Standard | |
12 | Lochende Genauigkeit | ±0.1 | Millimeter | |
13 | Wiederholen Sie die Positionierung von Genauigkeit | ±0.02 | Millimeter | |
14 | Bügeltiefe | 1280 | Millimeter | |
15 | Durchschlagsanschlag | 40 | Millimeter | |
16 | Max. lochende Frequenz | 800 | t/min | |
17 | Max. Verarbeitungsplattengröße | 2500/5000*1250 | Millimeter | Sekundärpositionierung |
18 | Max. Verarbeitungsplattenstärke | 6 | Millimeter | |
19 | Max. Plattenfütterungsgeschwindigkeit | 60 | m/min | |
20 | Max. Durchmesser (lochte einmal) | 88,9 | Millimeter | |
21 | Max. Werkstückgewicht | 150 | Kilogramm | |
22 | Drehkopfdrehgeschwindigkeit | 30 | r.p.M | |
23 | Hauptleistungsstärke | 11 | Kilowatt | |
24 | Gasverbrauch | 0,15 | m-³ /min | |
25 | Gasdruck | 0,6 | MPa | |
26 | Maß (L*W*H) | 5400*5200*2600 | Millimeter | |
27 | Gewicht | ≈12 | T | |
28 | Cnc-System | FANUC OI-PD | ||
29 | Programmierungs-Software | CNCKAD (echt) |
Sterben die Station, die im Drehkopf zugeteilt wird.
Stations-Art |
Werkzeug Größe (Millimeter) |
Station 16 Drehkopf |
Station 20 Drehkopf |
24 Station Drehkopf |
Station 32 Drehkopf |
Φ1.5-φ12.7 | 6 | 8 | 12 | 16 | |
B | φ12.7-φ31.8 | 6 | 8 | 8 | 12 |
C | φ31.8-φ50.8 | 2 | 2 | 2 | 2 |
D | φ50.8-φ88.9 | 2 | 2 | 2 | 2 |
