SB63NC CNC-Rohrbiegemaschine-automatischer hydraulischer Rohr-Bieger 2800mm

Bieger SB63NC-Aluminiumrohr-E, Sport-Ausrüstungs-Anlagen-Rohr-Rohrbiegemaschine

Halbautomatische NC-Rohrbiegemaschinen sind als Alternativen zu CNC-Rohrbiegemaschinen mit einem preiswerteren als CNC-Modelle entworfen. Er hilft Ihnen, Ihr Ziel auf die wirtschaftlichste Art auf verbiegenden Arbeiten des Rohres und des Rohrs zu erreichen.

Es benutzt eine Einzelchip NC-Einheit, um den Betrieb zu steuern. Die Fütterung und die Rotation werden durch Handbuch, das Verbiegen wird gesteuert durch einen Hydrozylinder in Position gebracht. Passend, einfache Biegungsteile oder einfache Multiflächenteile mit mittlerem Volumen zu verbiegen.

Wir können es für das Verbiegen von verschiedenen Materialien wie Edelstahl, Aluminium, Kupfer, Kohlenstoffstahl, etc. verwenden.

Parameter

Eigenschaften/Ausrüstung:
Biegung-Arm (C-Achse) durch hydraulisches, Klammer sterben durch hydraulisches, Druck sterben durch hydraulisches
Sterben Bewegung (Hauptklammer, Druckklammer, Dorn, Verstärker) durch hydraulisches

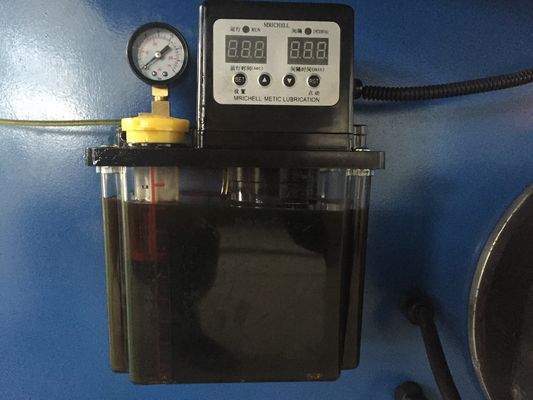

Mit mechanischem Stopper des Rohrs nahm die automatische Dornschmierung (nicht passend für starkes Schmieröl), vorweggenommene Dornrückzugseinheit Dornrückzugseinheit vorweg. Es adops importiertes spezielles Kontrollsystem. Mit hoher Stabilität.
Wasser-kühles System als Standard, Wahl: Fankühlvorrichtung oder -Klimaanlage
Die Verarbeitungsgeschwindigkeit ist schnell und seine Prozession ist hoch. Es ist für hohe Geschwindigkeit passend.
Es hat Funktionen von manuellem, das Schritt für Schritt fortbewegen, Selbst, Einstellung, Ändernprogramm, Einzelschritt, und so weiter.
Es ist eine automatische verbiegende Maschine NC, die durch PLC, ein leistungsfähiger, wirtschaftlicher automatischer Rohr Bieger kontrolliert ist.
Operationsplatte und PLC-Kontrollsystem nahmen, das einfache Modusmenü an, genau, schnell, komplett
Funktionen von handbetriebenem, bewegend, Zitateinstellung, Ändernprogramm Schritt für Schritt fort.
Ein Satz Werkzeugausstattung installiert auf Maschine.
Footpedal und Notausoperationsstange einfach für das Arbeiten.
Volatge gemäß der Anforderungen des Kunden.

Werkzeuge:

Standardwerkzeuge: verbiegend und klemmt stirbt, stirbt Druck stirbt fest.

Optionale Werkzeuge: Wischer sterben, Dorn, um die Deformation und das Knittern des verarbeiteten Rohres während des Verbiegens effektiv zu steuern. Das Verbiegen ohne einen Dorn ist verhältnismäßig einfach. Im Allgemeinen ein Rohr mit einem kleinen Durchmesser, wie einem 6-8 Millimeter Rohr, das mehr Unterstützung eigenständig hat, ist es nicht notwendig, einen Dorn zu benutzen, und die Elliptizität ist innerhalb 5% des Außendurchmessers des Rohrs. Einige galvanisierte Rohre und Eisenrohre mit großem Biegungsradius und starke Wände können ohne Dorne auch hergestellt werden. Jedoch für dünnwandige Rohre mit kleinem Biegungsradius und großem Durchmesser, sollte ein Dorn benutzt werden, um die innere Wand des Rohres zu stützen, um seinen Querschnitt an Drehenoval und das Knittern zu verhindern an der inneren Seite.

Werkzeugmaterial: hauptsächlich vorgewählt entsprechend dem Rohrmaterial und der verbiegenden Schwierigkeit. Allgemeine Materialien sind 45#, Cr12, industrielles Nylon, 42MrMo, Kupfer. Im Allgemeinen verwenden wir 42MrMo, ist es das gelöschte Vakuum, nitrided die Oberfläche, und die Härte der Formoberfläche ist nicht kleiner als HRC55, zum der Verschleißfestigkeit der Form sicherzustellen.

Werkzeuggröße: besonders angefertigt entsprechend dem Biegungsradius von verschiedenen Rohren.

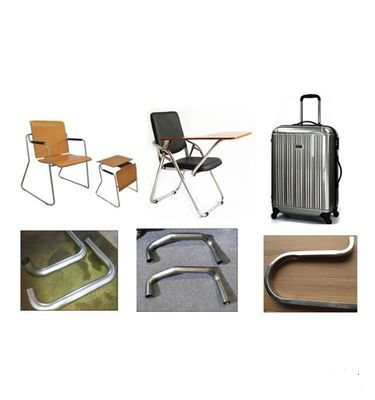

Proben:
