Herkunftsort: | China |
Markenname: | YUAN |
Zertifizierung: | CE,ISO,UV |
Modellnummer: | 2200x6000 Millimeter |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | 6000-25000USD |
Verpackung Informationen: | Holzkiste |
Lieferzeit: | 25 Tage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 50 Sätze |
Name: | Bock CNC-Flamme und Plasmaschneiden-Maschine | Bewegungsart: | Bewegungsart |
---|---|---|---|
Spannung: | 220V/380V | Anwendbares industrielles: | Produktionsanlage |
Kontrollsystem: | FastCam oder besonders angefertigt | Schnitt des Materials: | Metalledelstahl-Kohlenstoffstahl-Aluminium |
Markieren: | Plasmaschneiden-Maschine der Luft-6000mm/min,UL-Luft-Plasmaschneiden-Maschine,12m Plasma-Lichtbogenschnittausrüstung |

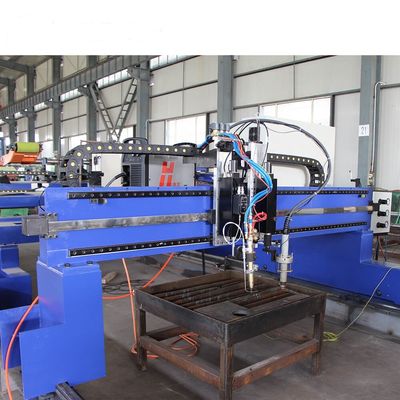

Bock CNC-Flamme und Plasmaschneiden-Maschine für 12 Meter
Bock-artige HochleistungsRahmenkonstruktion, der Strahl nimmt eine kastenähnliche geschweißte Struktur, keine Deformation, bilateraler Antrieb der Hochleistungsfähigkeit, Kompaktbauweise, Gesamtmildern an, beseitigt völlig schweißende Druck-, starke und atmosphärischeauftritt-, stabile und zuverlässigeleistung, die der meiste Standard in der Schneidemaschineindustrie ist. Eine Universal-CNC-Schneidemaschine mit seitlichen Spannen von 3m, 4m, 5m, 6m|8m und andere Spezifikationen, beide mit bilateralem Antrieb, linearer Führer der Doppelachse, Standard für seitliches Messgerät 4m, effektive Schnittstrecke: 3.2m kann Längsschienenlänge besonders angefertigt werden, einzelne Flamme oder einzelne Plasmaschneidenmethode mit automatischer Zündung; es kann in Flammen- und Plasmaschneidenmodus auch hinzugefügt werden. Die Länge der Längsschiene ist 2m pro Abschnitt. Die Verlängerungsschiene kann entsprechend den Anforderungen des Benutzers konfiguriert sein und die Spanne des Strahls kann verbreitert werden. Mehrfache Fackeln oder Schrägflächen können entsprechend Benutzeranforderungen geschnitten werden.
Parameter:
Einzelteil | Spezifikation | ||||
Horizontaler Bahnraum (Millimeter) | 3000 | 4000 | 5000 | 6000 | 7000 |
Effektive Schnitthöhe (Millimeter) | 2200 | 3200 | 4200 | 5200 | 6200 |
Gesamtbreite (Millimeter) | 3800 | 4800 | 5800 | 6800 | 7800 |
Schnitt des Modus | Flamme nur, Plasma einzig, Flamme und Plasma | ||||
Fahren von Methode | Zahnstangenantrieb für x- und y-Äxte | ||||
Fahren des Modus | doppel-seitiges Fahren | ||||
Brennschneidenstärke | 6-200mm | ||||
Plasmaschneidenstärke | 0-50mm (entsprechend PlasmaEnergiequelle) | ||||
Schnittgeschwindigkeit | 0-6000mm/min | ||||
Leere Anschlaggeschwindigkeit | 0-10000mm/min | ||||
Automatischer Höhenprüfer | kapazitive Höhensteuerung für Brennschneiden | ||||
Bogenspannungs-Höhensteuerung für Plasmaschneiden |
Anwendungen
Diese Maschine wird hauptsächlich für genauen Ausschnitt von großen Platten benutzt. Es ist eine Art Schnitt und Schnitt der Ausrüstung mit hoher Leistungsfähigkeit und Energieeinsparung, die die Auslastung erheblich verbessern können und Schnitt-Leistungsfähigkeit von Stahlplatten. Diese Maschine kann ununterbrochen arbeiten, ohne für eine lange Zeit zu stoppen. Sie kann kohlenstoffarmen Stahl (Brennschneiden) und Nichteisenmetalle (Plasmaschneiden) wie unlegierter Hartstahl, Edelstahl, Aluminium, Kupfer, etc. schneiden. Sie ist in der Maschinerie, im Automobil, im Schiffbau, in petrochemischem, Militär, Metallurgie, Aerospace, Kessel, Druckbehälter und andere Industrien weitverbreitet. EL, Lokomotive, etc. Alle Spezifikationen und Komponenten unserer CNC-Schneidemaschine konnten auf Anfrage besonders angefertigt werden. Als CNC-Schneidemaschinehersteller und -lieferant bieten wir CNC-Schneidemaschinen, Brennschneidmaschinen, Unterwasserplasmaschneiden machines.desktop CNC-Schneidemaschine und mehr CNC-Maschinen an. Unsere Produkte sind ISO9001 und das CER, das in viele Länder in Europa und in Südostasien. wir bestätigt wird und exportiert ist, haben Zugang zu den bequemen Transportanlagen auf dem Landweg, zum Meer und zur Luft.
Gestellaufbau
Die Traverse nimmt den deutschen Technologie- und Bockrahmen Messel an, der die Drehung besser beseitigen kann. Der Querbalken ist eine nicht-rechteckige Rohrstruktur der Stahlkonstruktion des Kastens. Nachdem man geschweißt hat wird er völlig getempert, um den internen Druck zu beseitigen, damit er sich nicht im langfristigen Gebrauch verformt. Die stabile Rahmenkonstruktion macht die Schnittgenauigkeit höher und die Schnittgeschwindigkeit schneller.
|
|

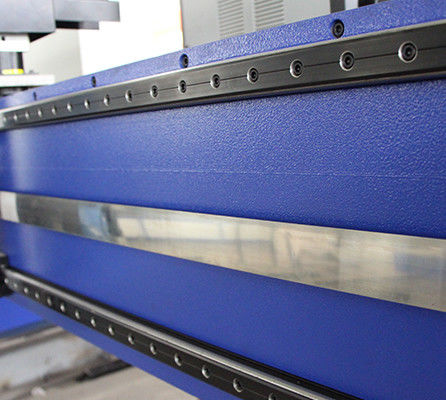

Führer
Eine horizontale Führungsschiene nimmt eine inländische oder importierte lineare Führungsschiene des doppelten Achsenkernes mit hoher Präzision und guter Anleitung an.
Längsführungsschiene mit einer Schleiffläche, die vom speziellen Metall gemacht wird, hat hohe mechanische Genauigkeit und Verschleißfestigkeit.
|
|
Servoansteuersystem
Wir benutzen das Panasonic-Servoansteuersystem, das die Funktion der Charakterpositionserfassung, der hohen Präzision und der kurzen Beschleunigungszeit hat. Das Ansteuersystem nimmt das japanische ursprüngliche Planetengetriebe an, dessen Input und Ausgabefehler nur 16 Bogen sind. Unterdessen in der Quer- und Längsganggetriebestruktur, wird ein automatisches Freigabenausgleichsgerät hinzugefügt, um der Getriebestruktur zu ermöglichen, die Anweisungen genau durchzuführen, die durch das CNC-System herausgegeben werden.
|
|
Mechanische Übertragungseinrichtung
Alle mechanischen Kraftübertragungssysteme nehmen den Zahnradeingriff des Präzisionsgangs und -gestells mit der Genauigkeit der maschinellen Bearbeitung von Grad 7 des nationalen Standards an.
|
|
Nistensoftware
Beschließen Sie allgemeinen Rand, Brücke, ununterbrochenen Ausschnitt, Mikroverbindung und andere Schneidvorgänge, um die Auslastung des Blechs zu verbessern und Leistungsfähigkeit schneiden.
|
|
Betriebssystem
Unter Verwendung der Spitze, die von Universität Shanghais Jiaotong oder anderer Weltklasse- Systeme gekennzeichnet werden von den Benutzern Betriebssystem sind, hat es eine mehrsprachige Menüfunktion, eine stabile und zuverlässige, hohe Regelgenauigkeit, einen Speicherschutz von Machtbruchstellen, ein etc.
|
|
Schneidbrenner-Lastaufnahmemittel
Anhebendes Gestell des Schneidbrenners wird benutzt, um das automatische Anheben des Schneidbrenners zu verwirklichen. Der Auftriebskörper eines schweren Schneidbrenners verwirklicht die obere und unterere Bewegung des Messgeräts durch die Bewegung des linearen Lagers zwischen Führerachsen. Der Fackelsitz auch hat eine 360-Grad-Antikollisionsfunktion und schützt die Sicherheit der Fackel im ganzen Arbeitsbereich. Der schwere Schneidbrennerauftriebskörper des Ganzen hat drei anhebende Modi: manuell, elektrisch und automatisch.
|
|
Manometer und Sicherheitsventil
Das Manometer und das Regelventil ist auf die Oberseite des zentralen Bedienfelds installiert, damit der Betreiber den Gasdruck entsprechend dem optimalen Zustand während des Ausschnitts justieren und überprüfen kann. Die Platte hat einen Schalter für funktionierendes Magnetventil, das manuell justiert werden und durch das numerische Kontrollsystem automatisch gesteuert werden kann.
|
|
Zerspanungsleistungsspg.versorgungsteil
Optionale Plasmastromversorgung für den unterschiedlichen Materialschnitt.
|
Optionale Konfiguration
Abgeschrägte Schneidvorrichtung
Die unbegrenzte Drehnutschneidemaschine ist für den Schnitt von v-, y-, x- und k-Nuten von Werkstücken mit verschiedenen linearen oder Kurvenkombinationsformen passend. Sein einzigartiger flüssiger Mechanismusentwurf holt große Hilfe.
|
|
Das gerade Brennschneidengerät
Ein gerades Brennschneidengerät kann auf der Rückseite der Bock CNC-Schneidemaschine installiert sein, um den geraden Ausschnitt des Kohlenstoffstahlmetalls abzuschließen.
|
